Почему изображения на камере прямоугольные, если объектив круглый?

Отвечаем на «детские» вопросы: почему объектив у камеры круглый, а изображения получаются прямоугольными?

Объектив создает круговое изображение, которое фиксируется прямоугольной матрицей — «приемником» света. Эта матрица определяет форму кадра, разрешение и объем информации, преобразуемой в цифровые данные.

Что такое матрица и какие они бывают

Матрица представляет собой полупроводниковую микросхему, состоящую из миллионов светочувствительных элементов, питчей. Каждый пиксель улавливает свет и превращает его в электрический сигнал, который затем обрабатывается электроникой камеры.

Существуют два основных типа матриц:

ПЗС (CCD) — устаревшая технология с высокой чувствительностью и качеством изображения, но менее энергоэффективная и более сложная.

КМОП (CMOS) — более современная технология, где каждый пиксель имеет свою электронику обработки сигнала. Эти матрицы быстрее, экономичнее и лучше подходят для интеграции в сложные цифровые системы.

В большинстве современных устройств, включая смартфоны и камеры, используются КМОП-матрицы.

Как работает фотоприемник

Фотоприемник принимает оптическое излучение, сфокусированное внешней оптической системой, и затем преобразует его в электрический сигнал. Этот сигнал считывается, усиливается, мультиплексируется и переводится в цифровой формат для дальнейшей обработки.

Так, фотоприемник превращает свет в цифровые данные.

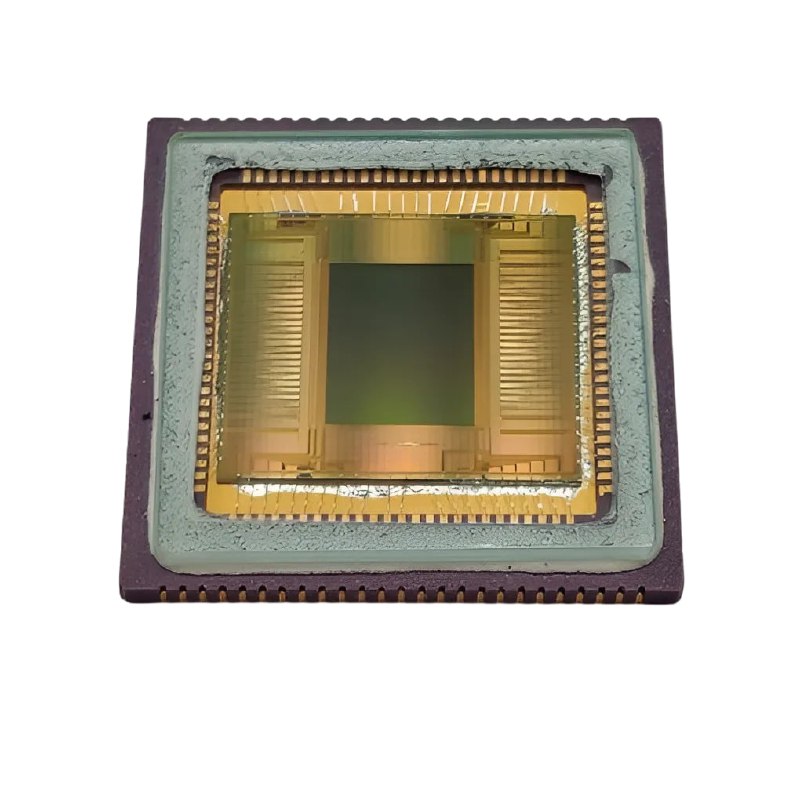

Холдинг Росэл разрабатывает и производит высокочувствительные фотоприемники КМОП 1820 с возможностью работы в условиях низкой освещенности:

— спектральный диапазон: 0,4–0,9 мкм (видимый и ближний ИК);
— быстродействие: скорость вывода данных до 50 Гц;
— высокая интегральная чувствительность;
— динамический диапазон: 60 дБ;
— 10-разрядный АЦП;
— интерфейс SPI.

Эти характеристики делают фотоприемники популярными в высокоточных оптических системах.

Источник: @ruselectronics_official
