Как охлаждают лопатки турбин?
Главная задача – сохранить лопатки турбины от деформации. Без продвинутых систем охлаждения современные двигатели становятся неудовлетворительными.
Эффективность мотора зависит от температуры газа в турбине, которая на высоком давлении может превышать 1600 °C. Эта температура превышает плавление металлических сплавов, из которых изготовлены лопатки. Однако даже до плавления лопатки теряют свою прочность и форму, что делает их менее эффективными. Поэтому их температура должна оставаться значительно ниже той, при которой начинается деформация.
Лопатки турбин изготавливаются из жаростойких сплавов, в которые добавляют легирующие элементы, такие как вольфрам, кобальт, хром и молибден, а также раритетные металлы: рений, рутений и другие. Общее количество легирующих элементов может достигать 15. Специалисты ОДК также применяют термобарьерные и износостойкие покрытия, в том числе керамические, которые уменьшают теплопередачу и защищают от газовой коррозии. Однако эти меры не полностью уберегают от перегрева, поэтому используется система конвективно-пленочного охлаждения.
Система охлаждения работает следующим образом:
- Конвекция внутри: охлажденный воздух из компрессора проходит по внутренним каналам лопатки, унося тепло.

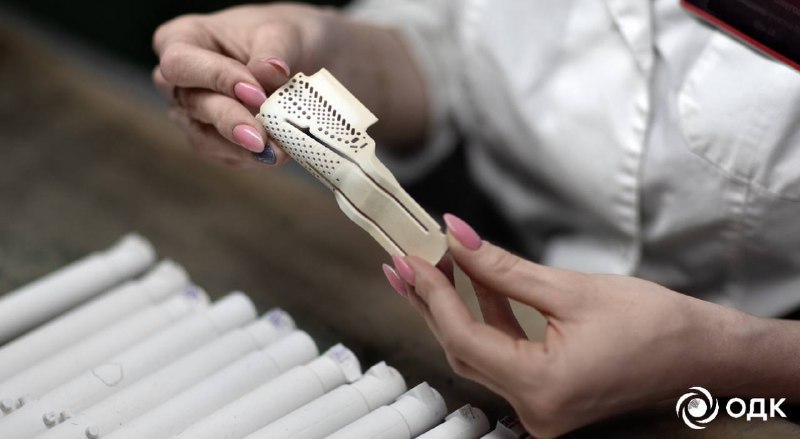

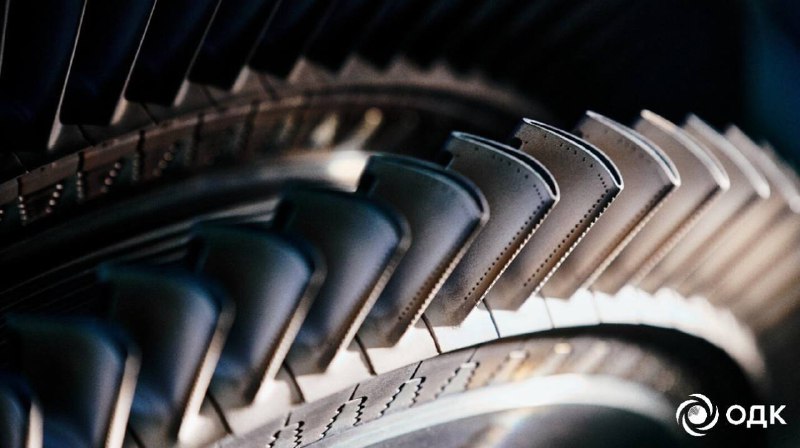

- Защитная пленка снаружи: воздух выходит через множество микроскопических отверстий и образует газовую пленку, которая защищает лопатку от воздействия горячих газов.
Эта система позволяет лопаткам работать при температурах на 400-500 °C выше предела прочности их материала.

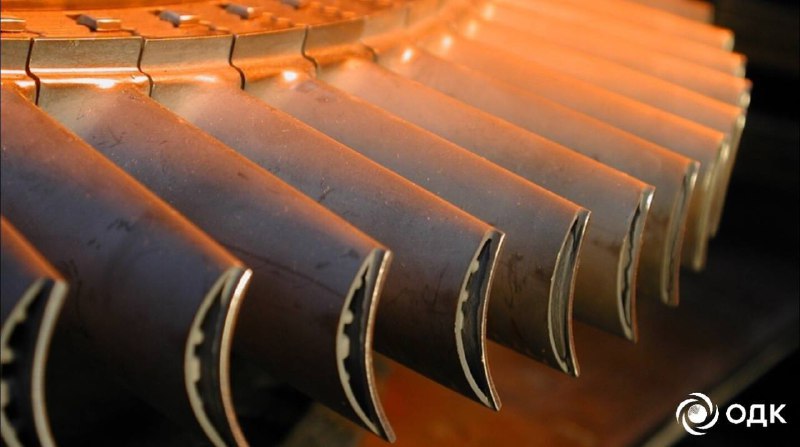

Изготовление таких лопаток – это настоящая высота мастерства. Внутри них находится сложная сеть воздуховодов, а каждое отверстие точно рассчитано и разместено с микронной точностью. Лопатки являются одними из самых сложных деталей в проектировании и производстве авиадвигателей, и ОДК владеет передовыми технологиями их создания.
